擴散退火對熱軋高硼不銹鋼復合板界面組織的影響
摘 要: 采用復合澆鑄+熱塑性成形工藝制備出硼含量不同的熱中子屏蔽材料不銹鋼復合板。復合澆鑄過程中芯層與覆層界面處的間隙通過大變形量的熱軋變形完全可以實現冶金結合。研究表明:不銹鋼復合板經1150 ℃，2、4、6h的擴散退火，擴散處理過程中硼原子在界面附近的擴散速率很低，擴散速率隨著中間層硼含量的增加而變化程度不大。隨著保溫時間延長，硼原子的擴散距離也在增加，但其擴散速率是逐漸降低的。硼化物的半徑隨著保溫時間延長而增加，但隨時間不斷延長，增長速率逐漸變慢，在保溫過程中基本是穩定存在。因此，從高硼不銹鋼復合板高溫氧化及節約能源考慮，擴散退火時間控制在2h左右為宜。
不銹鋼本身對γ射線有一定的屏蔽效果，加入硼元素后，不銹鋼具有對中子和γ射線良好的綜合屏蔽性能[1]。更為重要的是，輻照對不銹鋼的性能影響較小，所以不銹鋼不僅用于屏蔽材料，也可充當結構材料[2]。然而，加硼不銹鋼的鑄態組織中會結晶出硬而脆的硼化物fe2b，并呈網狀結構，且這種硼化物的量隨b量的增加而增加，這給不銹鋼的熱加工帶來了相當?shù)碾y度[3]。
20世紀80年代美國開始研究含硼不銹鋼的生產制備技術，并且制定了相關標準astm a887[4]。日本對含硼不銹鋼作過大量研究，試驗了含1.0%～1.4%b的304不銹鋼的熱加工性能。軋制試生產的含1.1%和1.4%硼的304不銹鋼經過1050℃固溶處理后，屈服強度分別為267和288mpa，比普通304鋼(248mpa)高，延性較低。這些含硼奧氏體不銹鋼中有大量細小的硼化物均勻彌散分布[5-6]。近幾年來，奧地利的bhler bleche gmbh & co kg公司通過不斷嘗試，已經生產出304bn7級別的含硼不銹鋼熱軋厚板，可以滿足iter(國際熱核聚變實驗堆)真空室內屏蔽結構的應用需要。目前，我國在含高硼不銹鋼材料的制備、應用領域的研究工作鮮有報道。
本文采用“復合澆鑄+熱塑性成形+界面熱處理”工藝制備高硼不銹鋼復合材料，研究擴散退火對熱軋復合材料界面結合情況、界面上硼原子的擴散行為以及硼化物的粗化過程的影響。
1 試驗材料及制備
1.1 試驗材料

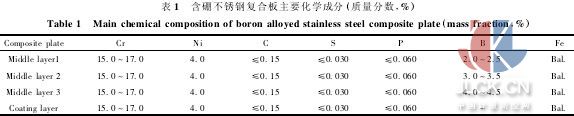

試驗所用覆層及芯層成分如表1所示。
1.2 高硼不銹鋼復合坯料制備及成形
采用10kg真空熔煉爐在0.1kpa的真空條件下熔煉并澆鑄出3種不同硼含量的高硼不銹鋼芯料，將芯料置于澆鑄模內，從鑄模的上澆口中澆入作為覆層的普通不銹鋼，使之包覆在芯料周圍，制備出尺寸為120mm×100 mm×80mm，硼含量分別為2.0%～2. 5%、3.0%～3.5%、4.0%～4.5%的復合材料坯料。包覆澆鑄后的坯料在1150℃下經過鍛造及350型可逆熱軋機上的熱軋變形，軋制成最終厚度為3mm左右的不銹鋼復合板。軋制變形時，最初2道次的壓下量為20%～30%，使鑄態組織充分破碎，隨后壓下量降低至15%左右，每4～5個道次回爐重新加熱。
1.3 擴散退火工藝
熱軋后的復合板在1150℃下，分別保溫2、4、6h后緩慢冷卻，研究硼原子的擴散行為和硼化物的聚集長大規律。采用光學顯微鏡和掃面電子顯微鏡(leo-1450型)對樣品在鑄造、熱軋及熱處理過程中的界面組織變化進行分析。

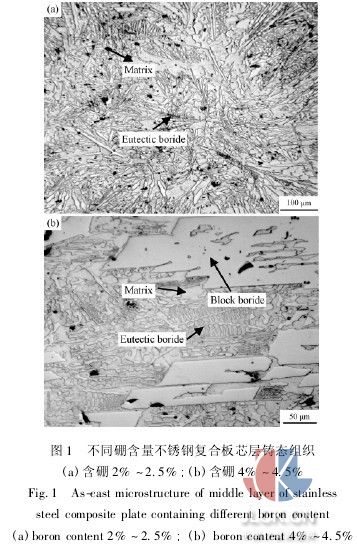

圖1為不同硼含量芯層的鑄態顯微組織。比較圖1(a)、1(b)，可以發現，對于硼含量為2%～2.5%的不銹鋼，大部分以共晶組織的形式凝固，剩余的金屬則凝固生成α-fe相; 而對于硼含量為4%～4.5%的不銹鋼，部分以共晶組織的形式凝固，剩余金屬則凝固形成大塊的、約呈平行四邊形的金屬間化合物。這些金屬間化合物有可能是fe2b或者cr2b。因此，圖1(a)、1(b)所對應的含硼不銹鋼分別可以看做是硼的亞共晶和過共晶合金。

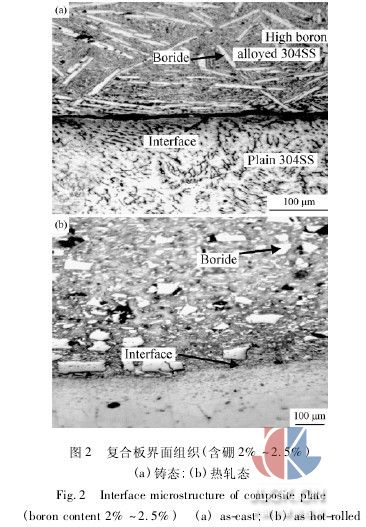

圖2為含硼2%～2.5%高硼不銹鋼澆鑄后的復合坯料及熱軋后的復合板界面組織。包覆澆鑄時，由于芯層表面過冷度較大，使得覆層與芯層的界面處凝固速度過快，從而使界面處結合并不緊密，有些地方存在10μm左右的縫隙(見圖2a)。室溫下，由于硼原子幾乎不溶于奧氏體中，澆鑄后的復合坯料芯層的顯微組織為長條狀的fe2b相以及α-fe相的基體[7-8]。外層包覆的不銹鋼組織為α-fe基體相。熱軋變形后，復合界面完全被焊合(見圖2b)，芯層中的硼化物相少量發生溶解，并且在軋制變形中發生破碎，以顆粒狀彌散分布于基體中。

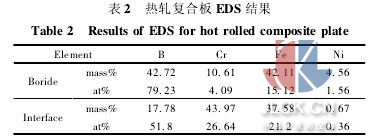

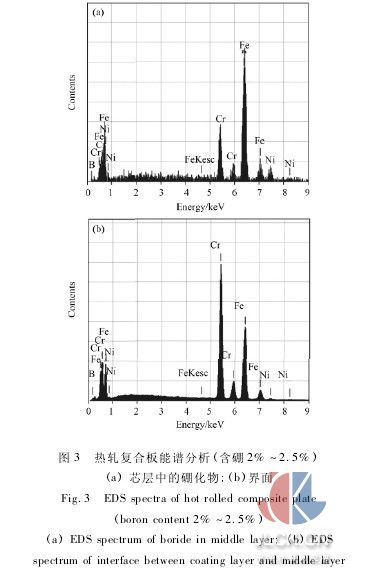

對熱軋后芯層中的硼化物及復合板界面處進行了eds分析，結果如圖3及表2所示。芯層中硼化物的b含量達到42.72%，原子分數達到79.23%，根據fe-b二元相圖[8]，判斷該物相的成分中含有fe2b相。芯層中的硼化物除含有較多的fe 外，還含有一定量的cr、ni。cr元素由于是易形成碳化物的元素，而且具備生成cr-b化合物的熱力學條件，因此推斷該相中cr的存在形式有兩種: cr的碳化物和cr2b，綜上可知芯層塊狀硼化物的主要成分為: cr的碳化物，fe2b和cr2b。界面處硼含量較低，但cr含量較高，說明界面處的組織仍主要是α-fe基體相，但界面附近存在有少量由芯層越過界面擴散到覆層而形成的二次硼化物。
3 擴散退火處理復合板界面組織變化
3.1 界面附近硼元素原子的擴散行為

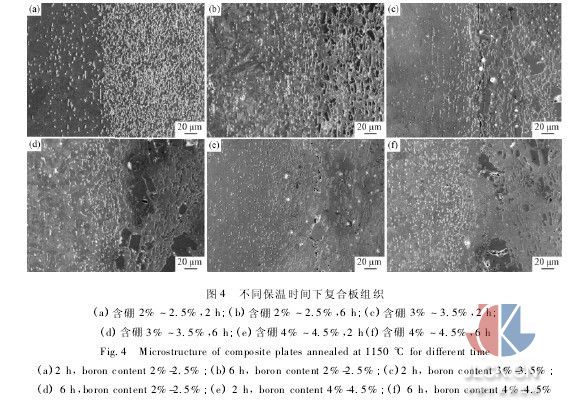

圖4為1150℃下，2、4、6h退火，高硼不銹鋼/普通不銹鋼復合板界面組織。從圖4中可看到，高溫下，由于界面兩側的整體硼含量差別較大，硼原子有將跨過界面向覆層擴散的趨勢。此時，擴散的主要驅動力應該是界面兩側奧氏體基體中硼原子濃度差引起的自由能梯度。但是，復合板是經過熱軋變形的，含硼不銹鋼芯層中的一部分硼原子已經擴散到了界面的另一側，因此，此時擴散的主要驅動力則是覆層普通不銹鋼基體在界面附近和遠離界面的區域硼原子的濃度差提供的。硼原子在基體中的溶解度非常低，而且覆層不銹鋼中的硼化物含量也極低，這就導致了硼原子在覆層中的擴散速率隨之降低[9]。
隨著覆層中硼原子由界面向外擴散，芯層中的硼原子也得以繼續向界面處擴散。這種擴散會引起基體中的硼含量降低，因此芯層中細小的硼化物可能會少量溶解到基體中，以保證擴散的穩定進行。根據鐵-硼相圖可知，擴散到覆層中的硼原子并不是全部溶于奧氏體基體中，而是隨著擴散的進行，可能在界面附近析出成為細小的二次硼化物。而且，隨著擴散的進行，硼原子在覆層金屬中的擴散距離越來越大，這些二次硼化物在界面附近的分布距離也就不斷增加。
隨著擴散時間的延長，細小的析出硼化物區域明顯增加，由上述擴散行為的分析可知，可以通過研究二次硼化物在覆層中的分布規律來分析此時硼原子在復合材料界面附近的擴散速率。
圖4中二次硼化物從界面至覆層逐漸減少。圖中覆層內硼化物的位置，可以認為是硼原子發生長距離擴散并且其濃度達到飽和的位置。由于硼原子在基體中的溶解度極低，因此這些二次硼化物在覆層的分布距離也可以近似認為是硼原子的擴散距離。由于軋制變形界面微觀上不是完全平直，需對界面附近二次硼化物的分布距離進行多次測量并取其平均值。

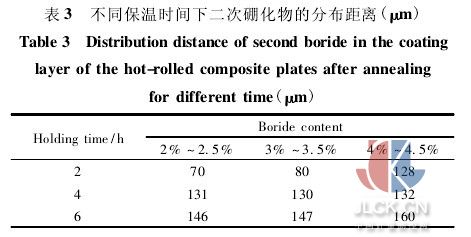

表3為不同硼含量的復合材料界面附近二次硼化物的分布距離，其中的數值是在每個不同位置測量10次后取平均值得到的。
結合圖4、表3可以看出，隨著芯層硼含量的升高，同樣保溫時間下二次硼化物的分布距離增加，但這種變化的程度并不大。這是由于，一方面，隨著硼含量的增加，芯層中細小的共晶硼化物以及二次硼化物的數量是明顯增加的。這些硼化物可能隨著硼原子的擴散，部分溶解到基體中，因此有利于擴散的進行。另一方面，過共晶硼化物在保溫過程中基本不會出現局部向基體中溶解的過程。在硼原子從界面向覆層的擴散過程中，基本上不受到中間層組織中的過共晶硼化物的影響。所以，硼原子的擴散速率隨著中間層硼含量的增加而變化的程度不大。
對二次硼化物的分布研究還發現，隨著保溫時間的延長，硼原子的擴散速率是逐漸降低的。因為，隨著時間的增加，硼原子的擴散距離也在增加，而硼在基體中的溶解度是基本不變的，因此硼原子在覆層基體中的濃度梯度就會隨著擴散距離的增加而減小，從而降低了擴散的驅動力，使擴散速率降低。

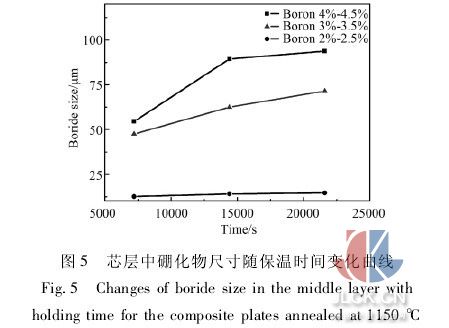

熱軋變形可以使共晶硼化物發生破碎、細化形成細小棒狀顆粒，但過共晶硼化物的體積形狀變化不大[10]。細小棒狀顆粒在保溫過程中可能發生球化或者聚集長大。采用imagetool軟件對不同保溫時間下硼化物尺寸進行 100 次以上的測量統計得到其平均值，繪于圖5中。該圖中的硼化物尺寸分別對應2%～2.5%含硼不銹鋼中的共晶硼化物、3%～3.5% 和4%～4.5%含硼不銹鋼中的過共晶塊狀硼化物。從圖中可以看出，共晶硼化物的尺寸只是略有增加，而過共晶硼化物的尺寸增加得較為明顯。
根據經典的硼化物粗化理論[11]可知，硼化物的尺寸與保溫時間存在下述關系:
式中r0—初始時間硼化物的半徑(將其看成球狀);
rt—t時刻硼化物的半徑(將其看成球狀);
k—表示硼化物體積增加速率的系數;
t—時間。
式(1)中兩側取的皆是硼化物半徑三次方的平均值，說明是描述硼化物平均體積變化的。將圖5中縱坐標取三次方，得到曲線斜率可求出式(1)中的k值:含硼2%～2.5%:k=0.79; 含硼3%～3.5%:k=17.9; 含硼4%～4.5%:k=46.1。
由于過共晶硼化物的體積一般遠大于共晶硼化物，所以含硼量高的不銹鋼計算得到的k更大。雖然硼化物的半徑是隨著保溫時間的延長而增加的，但隨著時間的不斷延長，增長的速率是逐漸變慢的。這說明，上述硼化物經過初步的粗化以后，在保溫過程中基本是穩定存在的。
4 結論
復合澆鑄過程中芯層與覆層界面處的間隙通過大變形量的熱軋變形完全可以實現冶金結合。擴散處理過程中硼原子在界面附近的擴散速率很低并且隨著中間層硼含量的增加變化的程度不大。隨著保溫時間的延長，硼原子的擴散距離也在增加，但其擴散速率是逐漸降低的。雖然硼化物在保溫過程中的粗化行為近似滿足
的規律，但硼化物經過初步的粗化以后，在保溫過程中基本是穩定存在的。盡管含硼不銹鋼復合板屏蔽熱中子的性能隨著含硼量的增加而提高，但過高的硼含量使組織中出現難以通過熱軋變形而破碎的大塊狀過共晶組織。因此，從高硼不銹鋼復合板力學性能及防氧化考慮，硼含量控制在3%以內，擴散退火時間控制在2h左右為宜。
